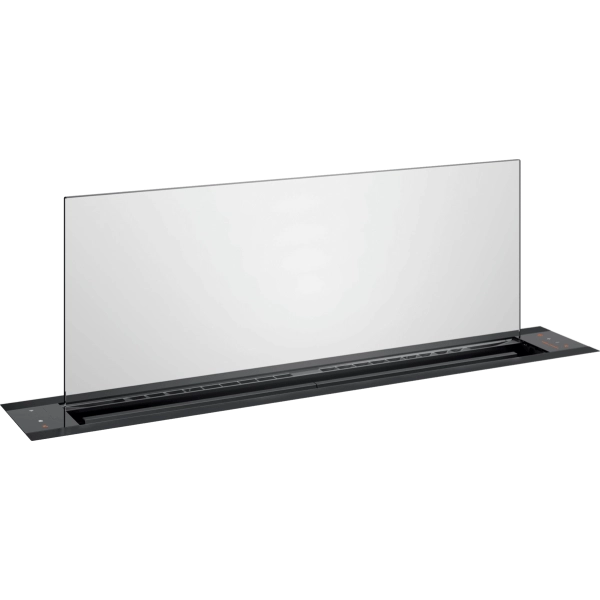

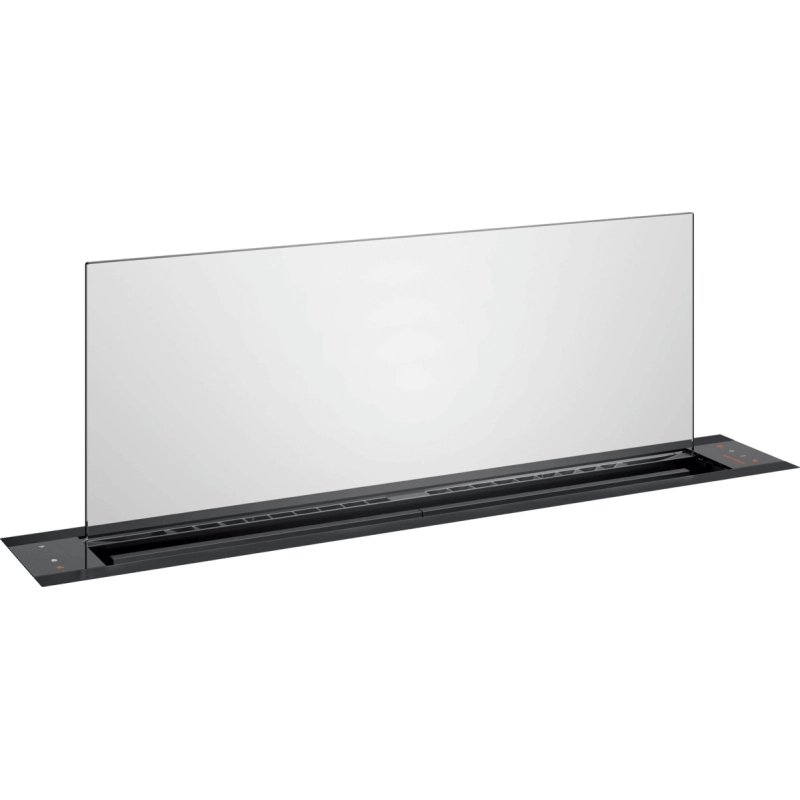

Gaggenau AL200180

Technische Daten

• Gerätemaße (H x B x T): 709-959 x 792 x 140 mm
• Gesamtanschlusswert: 300 W
• Anschlusskabel: 130 cm, steckbar

Planungshinweise:

• Kombinierbar mit rahmenlosen Kochfeldern der Serie 400 (CX 482) oder der Serie 200 (CI 282 / CI 283) in einem gemeinsamen Arbeitsplattenausschnitt.
• Bei Einbau in einem gemeinsamen Arbeitsplattenausschnitt muss das Installationzubehör zwischen den Geräten eingesetzt werden. Dieses enthält eine Verbindungsleiste und Möbelstreben, um die Stabilität des Möbels sicher zu stellen.
• Die Tischlüftung kann entweder in dem Möbel installiert werden oder zwischen zwei Möbeln (z.B. Installation in einer Insellösung für eine Tiefe über 100 cm).
• Möbelbreite 90 cm, 100 cm oder 120 cm.
• Um eine optimale Leistung zu gewährleisten, sollten keine Oberschränke über der Tischlüftung installiert werden.
• Folgende Abstände müssen eingehalten werden:
  - 50 cm links und rechts von der Tischlüftung zur Wand oder zu einem benachbarten Hochschrank.
  - 5 cm vom Rahmen der Tischlüftung zur Wand.
  - 2 cm vom Einsaugbereich Guided Air zu einer Möbelwand.

• Der Einbau eignet sich in Arbeitsplatten aus Stein, synthetischem Material oder Massivholz. Hitzebeständigkeit und wasserdichte Versiegelung der Schnittkanten sind zu berücksichtigen. Bei anderen Materialien stimmen Sie sich bezüglich der Verwendung mit dem Arbeitsplatten-Hersteller ab.
• Für versetzten Einbau der Gebläsebausteine wird ein Zubehörset benötigt (mit Wechselabdeckungen für Verschluss der Luftausgänge). Maximale Entfernung 3 m.
• Im Abluftbetrieb sollte eine Rückstauklappe mit einem maximalen Öffnungsdruck von 65 Pa installiert werden.
• Im Abluftbetrieb immer für ausreichend Zugluft sorgen, wenn das Gerät gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
• Für eine optimale Performance im Umluftbetrieb wird eine Ausströmfläche von min. 440 cm² empfohlen.
• Für Umluftbetrieb wird ein Umluftmodul benötigt.
