Bora UESDRSL

BORA Universal Ecotube Set UESDRSL (mit USDR50 und ULS)

Produktbeschreibung

• komplettes BORA System
• Schalldämpfer und Sockellüfter integriert
• Einfache Bestellung
• 100% dicht ohne zusätzliches Verkleben
• inklusive nötiger Ecotube Dichtungen

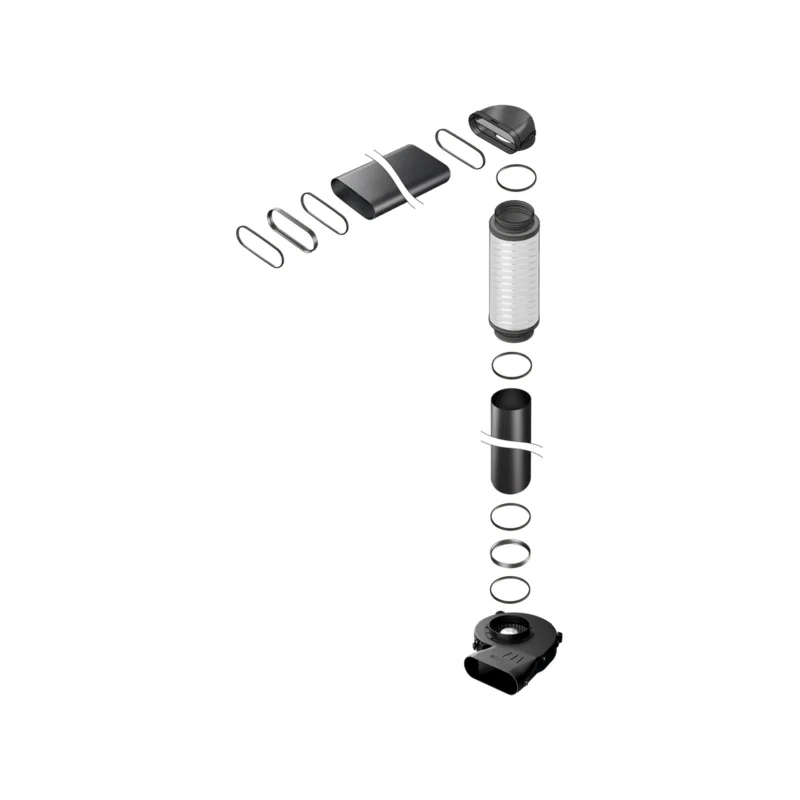

Lieferumfang
1 x Kanalverbinder flach EFV/1
1 x Flachkanal mit Steg 375mm EFS375/1
1 x Übergang 90° flach rund EFR90/1
1 x Rundschalldämpfer 500mm USDR50
1 x Rundkanal 750mm ER750/1
1 x Kanalverbinder rund ERV/1
1 x Sockellüfter ULS
3 x Dichtung flach EFD/1
4 x Dichtung rund ERD/1

1 x Kanalverbinder flach EFV/1

Abmessungen (Breite x Tiefe x Höhe) 255 x 50 x 99 mm

1 x Flachkanal mit Steg 375mm EFS375/1

Abmessungen (Breite x Tiefe x Höhe) 245 x 375 x 89 mm

1 x Übergang 90° flach rund EFR90/1

Abmessungen (Breite x Tiefe x Höhe) 255 x 200 x 135 mm

1 x Rundschalldämpfer 500mm USDR50

Technische Daten
Abmessungen Ø 210 x 548 - 608 mm
Gewicht (netto) 0,75 kg
Material Gehäuse Aluminium
Kanalanschluss BORA Ecotube

Produktbeschreibung

• Reduktion des Schalldruckpegels um ca. 10 dB (A)
• komplettes BORA System

Produkt- und Planungshinweise

• Schalldämpfer in der Länge nicht kürzbar
• Rundschalldämpfer mit zwei Muffenausbildungen rund
• Empfohlen für den Einbau in den Küchenschränken

1 x Rundkanal 750mm ER750/1

Abmessungen Ø 155 x 750 mm

1 x Kanalverbinder rund ERV/1

Abmessungen Ø 164 x 50 mm

1 x Sockellüfter ULS

Technische Daten
Anschlussspannung 200 - 240 V
Frequenz 50/60 Hz
Leistungsaufnahme 170 W
Stromaufnahme max. 1,4 A
Länge Netzanschlussleitung 0,6 m
Länge Steuerleitung 0,6 m
Abmessungen (Breite x Tiefe x Höhe) 370 x 388 x 100 mm
Gewicht (inkl. Zubehör/Verpackung) 2,85 kg
Material Gehäuse Kunststoff
Kanalanschluss BORA Ecotube
Maximale Umgebungstemperatur 40 °C
Fördervolumen maximal 750 m³/h
Statischer Druck maximal 587 Pa

Produktbeschreibung

• Variable Einbaumöglichkeiten
• Energiesparender Lüfter mit EC-Technologie
• Kompakte Geometrie
• geringes Gewicht
• Schall- und Vibrationsentkopplung
• Vereinfachte Montage
• komplettes BORA System

Produkt- und Planungshinweise

• Bei abgehängter Montage muss für den Deckendurchbruch ein Bohrlochdurchmesser von 180 mm vorgesehen werden
• Für die Montage liegend im Sockelbereich, im Fußbodenaufbau oder auch abgehängt von der Kellerdecke
• Integrierte Befestigungspunkte für Deckenmontage
• Abnehmbarer Einlassstutzen für Sockelhöhen ab 100 mm

3 x Dichtung flach EFD/1

Abmessungen (Breite x Tiefe x Höhe) 245 x 22 x 89 mm

4 x Dichtung rund ERD/1

Abmessungen Ø 155 x 22 mm
